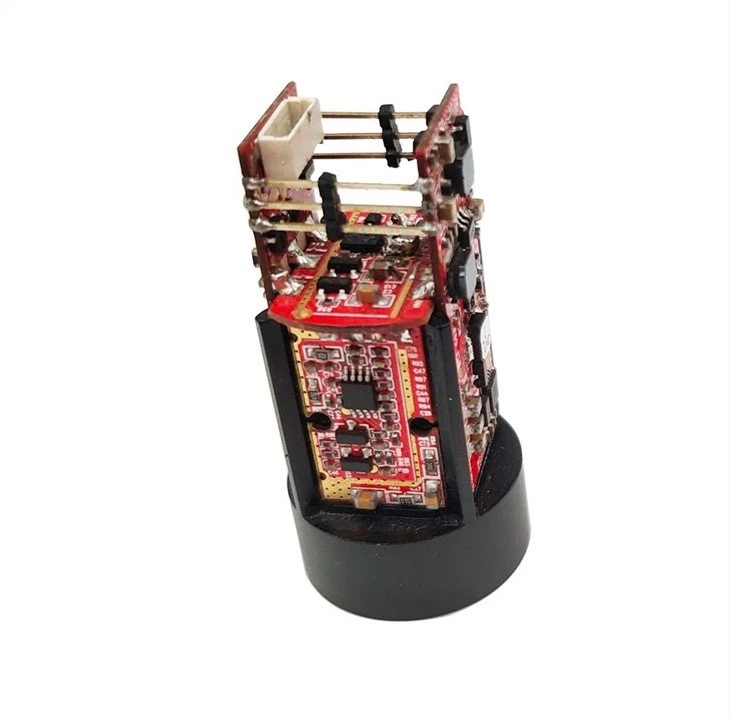

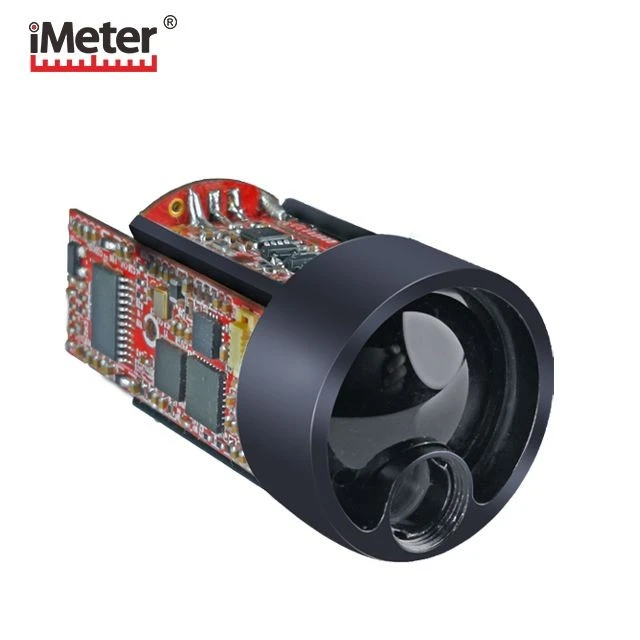

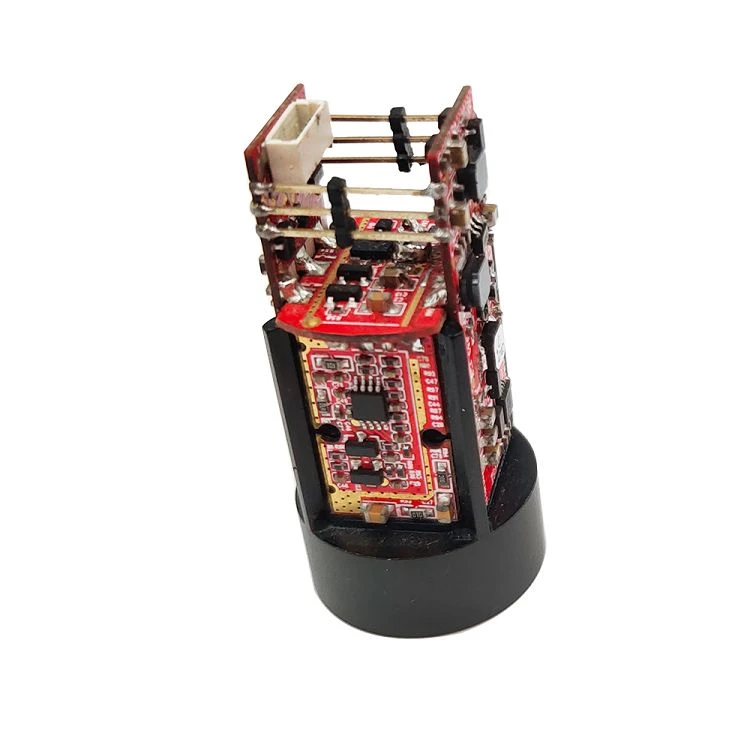

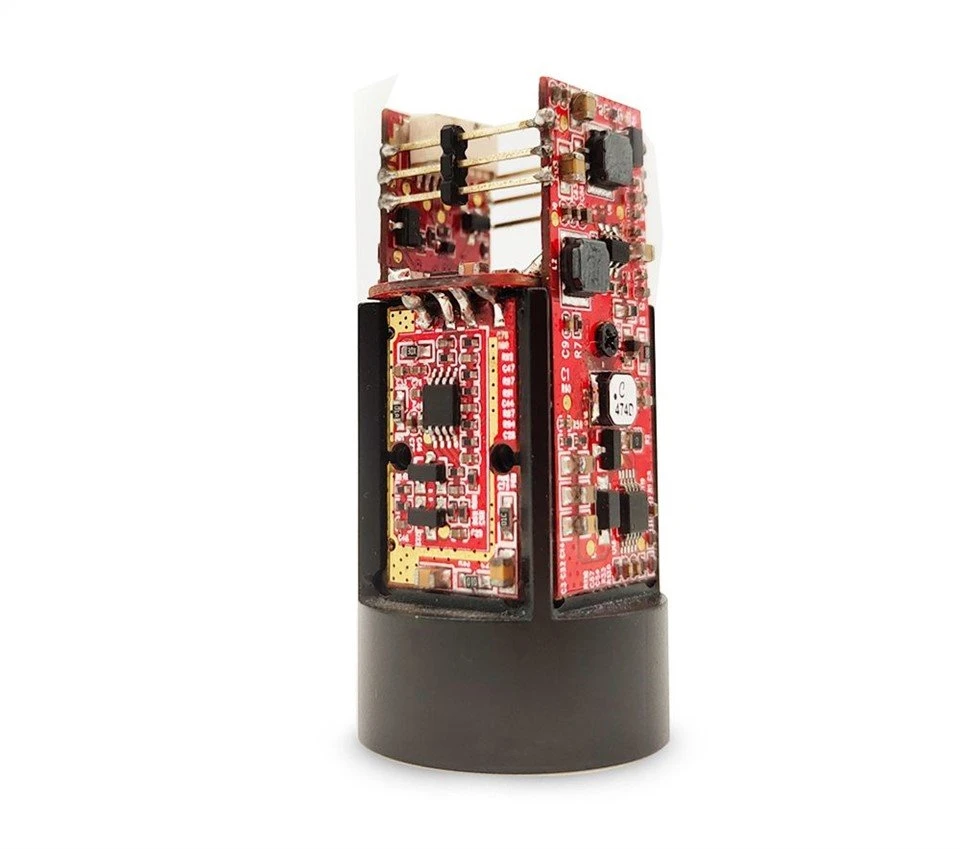

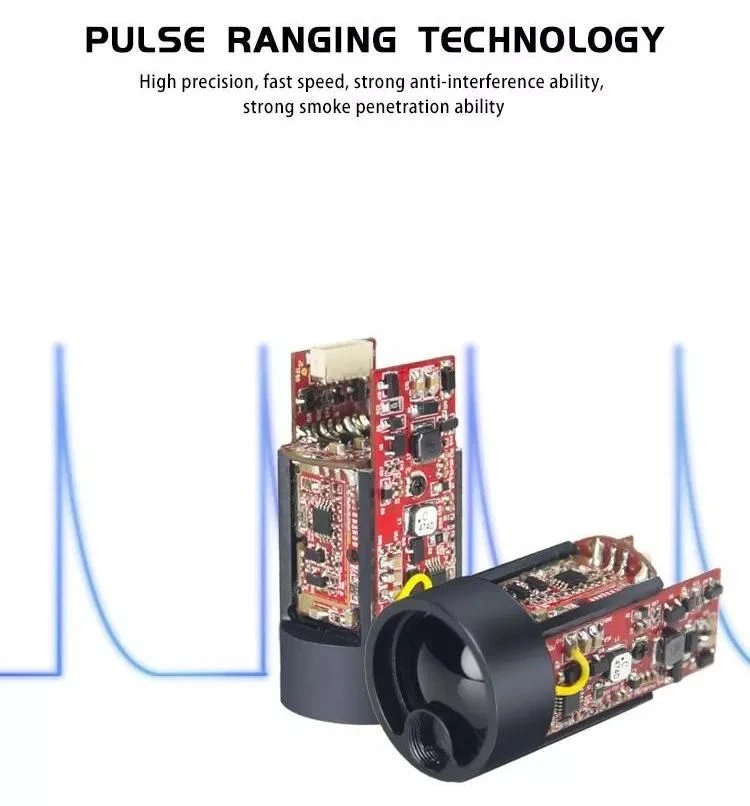

Kis lézeres távolságmérő oem modul
A termék tartományképessége a következő feltételek mellett:
1) A mérési cél mérsékelt reaktivitással, például falak építésével rendelkezik.
2) A mért tárgy függőleges, lézeres emissziós irányban.
3) Az időjárási viszonyok naposak, de nem közvetlen napfény.
Megjegyezte: A jobb mérés érdekében javasoljuk, hogy a terméket állványra szerelje, amikor a távoli tárgyakat célozza meg, hogy csökkentse a gép idegességét mérés közben.
Műszaki mutatók | Teljesítményparaméter | Teljesítményparaméter |
D függvény műszaki mutatói | H/AH/V funkció műszaki mutatói | |
Alkalmazási mező | Drón/ Biztonság/ Seprő/ Forgalomérzékelés | Egyhengeres/ kéthengeres |
Emissziós rekesz | 6mm | 6mm |
Rekesz fogadása | 17mm(75%) | 17mm(75%) |
Hatótávolság (épületek) | 0.15m~10/20/30/100/200m | 5m~600/1200/1500/3000m |
Pontosság (épület) | ±3cm | <400m ±1m;="">400m ±0,4% |
Frekvenciatartomány | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
Megjelenítés típusa | - | OLED/LCD |
Lézer típusa | 905nm | 905nm |
Tápfeszültség | 3,3~5V | 3,3~5V |
Kommunikációs felület | Standard, mint TTL (egyéb egyedi) | Standard, mint TTL (egyéb egyedi) |
súly | körülbelül20±1 | körülbelül20±10 |
vízálló szint | IP67 | IP67 |
Ütésállóság | 800G/ms (10-szer/s) | 800G/ms (10-szer/s) |

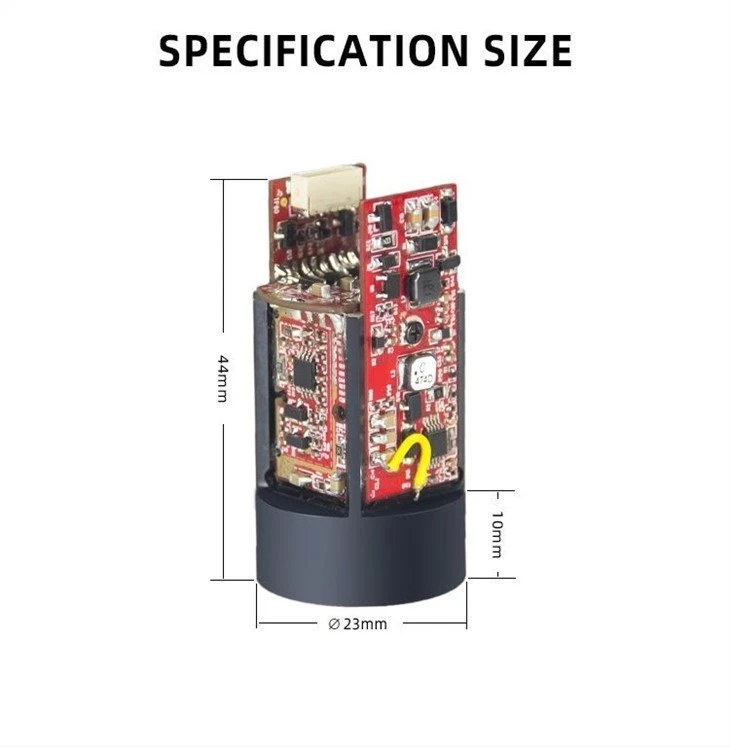

méret | ¢23 x44mm | ¢23 x44mm |
Üzemi hőmérséklet | -20°C~50°C | -20°C~50°C |
Baud árfolyam | 9600/ 115200/ 230400 (opcionális) | 9600/115200bps |
Energiapazarlás | 0,8 w (készenléti), 1W (mérés) | 0,8w (készenléti), 1W (mérés) |
A hatómodul gyorsan és pontosan képes távolságmérést biztosítani a fő vezérlőrendszer számára;
Ez a modul 905 nm-es félvezető lézert használ, a felbontás 0,1 m. A pontosság 1 m, a legtávolabbi mérési tartomány pedig 2 km; A TTL interfésszel (közvetlenül kommunikálhat az MCU-val), adapteren keresztül is kommunikálhat az RS232 soros porttal (adatátviteli kábelt igényel); is biztosít felső számítógépes teszt szoftver, utasításkészlet kommunikációs protokoll, kényelmes az ügyfél másodlagos fejlesztés, építeni saját tartomány mérőrendszer; ez egy nagy integráció, alacsony energiafogyasztás, könnyű tartomány érzékelő.

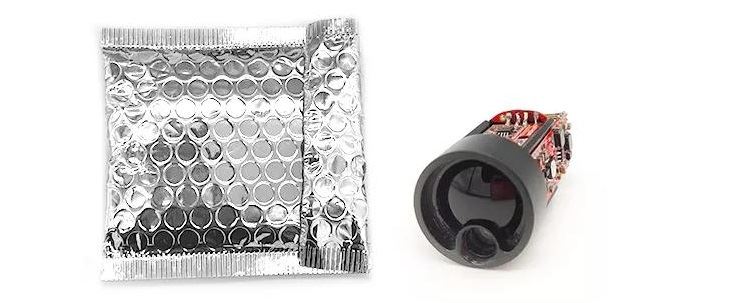

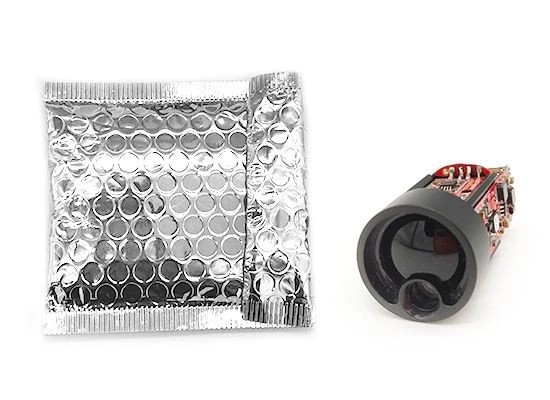

A csomagolásról:
* Antisztatikus műanyag zacskó*1
* Támogatja a testreszabott csomagolást
* Ha ömlesztve kell szállítani, ütésálló, környezetbarát hullámos dobozokat biztosítunk.
Mérési szempontok
Tényezők, amelyek befolyásolják a képességeket
1) Cél reflektivitás: Általánosságban elmondható, hogy minél magasabb a cél reflektivitása az objektum, annál jobb a rendezés képessége. például mérsékelt Cél fényvisszaverő objektum esetén a mérési tartomány 600M, és akár 800 M is lehet a magas cél fényvisszaverő objektum esetében, de az alacsony target fényvisszaverő képesség esetén csak 300M lehet. Más tárgyak hatóképessége ugyanazt a következtetést vonható le. ( Lehet, hogy nem méri a célt, amely alig képes diffúz visszaverődést létrehozni, mint például a vízfelület.)
2) Célalakzat: Ha a cél túl kicsi vagy egyenetlen, a hatótávolság és a tartomány megfelelő sebessége csökken.
3) Mérési szög: A távolsági képesség jobb lenne, ha a mért tárgy függőleges a lézerkibocsátás irányával, annál nagyobb a válaszlépés sebessége, Éppen ellenkezőleg, a távolsági képesség és a válaszsebesség csökken; Lehetséges, hogy a mérési tartomány bizonyos szélsőséges körülmények között nem felel meg a kézikönyvben meghatározott távolsági képességnek.
4) Környezeti tényező: a környezeti tényezők, beleértve a napfény intenzitását, a vízgőz koncentrációját a levegőben és a lebegő részecskéket, a napfény szögétől való eltérést stb.(például eső, köd, hó, köd, köd stb.)
